1. Расположение камина.
Камин установлен в индивидуальном доме для постоянного проживания в поселке «Фортуна»
на Дмитровском шоссе Дом газифицирован. Дом выполнен из клееного бруса.
Камин — центр композиции в большой 2-х светной жилой комнате. Площадь помещения около
50 м2 .

2. Задача перед проектировщиками и особенности проекта.

Перед проектировщиками была поставлена задача :
-выполнить камин в соответствии с визуализацией дизайнерской студии под отделку согласованными материалами.
Необходимо было
-установить в только что построенном доме из клееного бруса большой камин с индивидуальной панорамной топкой,
— выполнить канал подачи воздуха извне и подсоединить к нему топку,
— выполнить дымоход к камину и проложить дымоход через кровлю со сгораемым покрытием.
— учесть будущую осадку дома — примерно 100 мм в течении ближайших 3-х лет
— дымоходная шахта не должна возвышаться над покрытием кровли более 1,5 м.
— из- за сгораемого покрытия кровли, выброс дымовых газов должен был быть направлен вверх.
— предотвратить выброс искр из дымоходной трубы — рядом с домом расположены деревья, а ветки деревьев частично расположены над крышей.
Несмотря на низкую высоту трубы — менее 3-.5 м, Заказчик собирался периодически топить панорамную топку с шириной дверки 900мм, высотой 620мм в открытом режиме.
Необходимо было обеспечить гарантированное удаление дыма из помещения.
Изоляционные стенки камина должны иметь достаточное сопротивление теплопередаче для того, чтобы можно было использовать декоративную штукатурку.

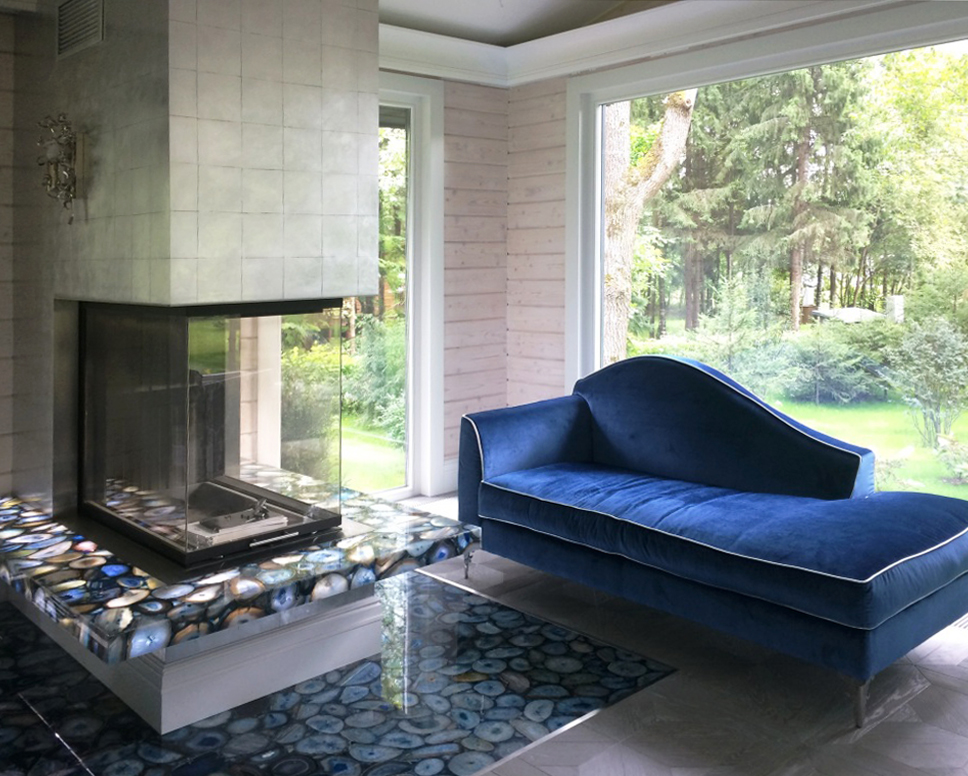

3. Что получилось.

В камине использована индивидуальная топка производства Spartherm с блендрамой из нержавеющей стали, изготовленная на основе топки Arte U-90h
Цоколь камина выполнен из пеноблоков толщиной 100 мм. Короб камина выполнен из панелей силиката кальция толщиной 60 мм
Каркас дымоходной шахты выполнен из уголков 50х50 мм с внутренней изоляцией из панелей Silca толщиной 40мм. Дымоходная шахта опирается на раму, выполненную из уголков 75х75 мм.
На улице, выше кровли, дымоходная шахта облицована листами фиброцемента, под последующую оклейку элементами мягкой кровли.
Для беспроблемного удаления дыма от топки мы установили на оголовке дымовой трубы дымосос с вертикальным выбросом дыма производства Exodraft, Дания
Для подачи воздуха на горение в наружной стене было выполнено отверстие диаметром 160 мм и установлен клапан подачи воздуха Cb-Tec, Германия. Ручка управления клапаном подачи воздуха
установлена на боковой поверхности камина. Блок управления дымососом установлен на
боковой поверхности камина в изоляционном коробе.
Последующая отделка короба камина выполнена из декоративной штукатурки. Столешница и плита перед камином выполнены из яркого декоративного искусственного мрамора
