Стилистика и ситуация
Дом из клееного бруса для постоянного проживания построен в поселке Новоглаголево на Киевском шоссе. Стиль «country» выдержан в интерьере и в экстерьере дома.
Внутренняя поверхность стен и потолка окрашена матовой белой полупрозрачной краской
Пол перед местом установки камина облицован керамической плиткой под мрамор «emperador»
Весь остальной пол выполнен из паркетной доски темно-коричневого цвета. ( «темный орех»)
Оконные блоки – рамы и нащельники, выполнены из темно-коричневого дерева. Тканевые занавески с вертикальным подъемом с с крупным геометрическим рисунком в стилистике народного творчества.
Особенности объемно- планировочного решения.
Дом опирается на монолитную железо-бетонную плиту.
Камин установлен в высоком двухсветном помещении с совмещенной крышей.
Высота помещения 7,5 м по низу конькового бруса.
В месте установки камина план дома имеет эркерный выступ. Стены дома пересекаются под углом 90 град. В месте пересечения стен врезана кирпичная стена – стела , в центре которой сквозная штроба сечением 270х140 мм под предполагаемую установку дымохода.
Коньковый брус проходит через кирпичную призматическую стелу.
Предистория
Изначально рассматривалась возможность установки неглубокого открытого камина типа Stovax.
Поэтому существующий канал под дымоходную трубу маленький.
По желанию заказчика визуально камин должен быть утоплен внутрь общего объема камина и дымохода.
Решение
В качестве топки выбрана топка Spartherm Arte Bh с «вертикальными пропорциями» — высота больше ширины . Для работы топки необходима дымовая труба с нутренним диаметром 200 мм.
В существующей кирпичной стене, выполнена штроба на всю высоту и установлена утепленая дымовая труба из нержавеющей стали производства Rosinox. Снаружи штроба закрыта панелью силиката кальция толщиной 40мм. Внутреннее пространсто штробы проветриваемое.
Для проветривания установлены вентрешетки 23х23 см производства CB-Tec черного цвета.
Для монтажа короба камина выполнен внутренний несущий каркас из стальных уголков 75х75 и 125х125, швеллеров №10 и связующих полос 60х3 мм
Каркас частично утоплен в существующую кладку. Внутреннее пространство короба камина и стена примыкания изолирована панелями силиката кальция толщиной 40 мм
Короб камина и дымоходная шахта композиционно объединены в общем объеме.
С внешней стороны металлокаркаса короба камина и с внешней стороны дымоходной шахты установлены листы фиброцемента по усиленным профилям Knauff

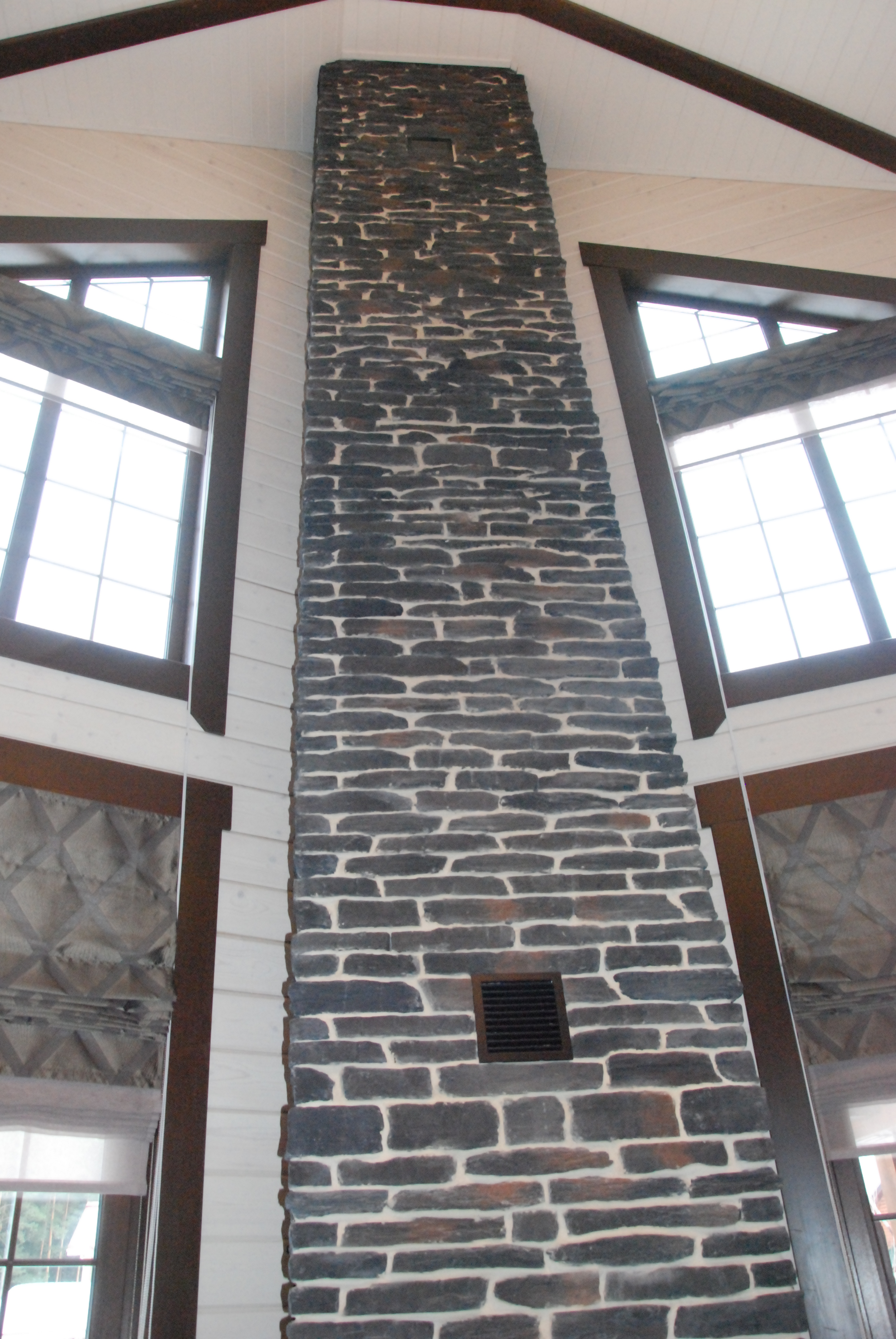

Весь блок облицован искусственным камнем черно-коричневого цвета с «рваной» фактурой под «горизонтальные плитки разного размера из песчаника» на светлом растворе с широкими 10-25 мм швами.
Между облицовкой и топкой установлена рамка-адаптер из черного мрамора со шлифованной поверхностью
Для подачи воздуха на горение в стене примыкания просверлено сквозное отверстие диаметром 160 мм. В отверстие установлен двойной клапан подачи воздуха. Клапан подсоединен к топке гофротрубой. Привод управления клапаном выведен на боковую поверхность облицовки.
Особую сложность представляла необходимость обойти завершающей частью дымовой трубы
расположенный прямо по оси камина конек.
Участок дымовой трубы — сердечник из утепленной трубы из нержавеющей стали в утепленном вентилируемом коробе из панелей Silka толщиной 40 мм, изгибается под 45 град до конькового бруса и проходит с левой стороны от конька. Для того, чтобы не нарушать симметрию на фасаде,
кровельную разделку пришлось выполнять с фальшивым «правым карманом»
Камин смотрится цельным и гармоничным в общем объеме помещения. Завершение дымоходной трубы на кровле не нарушает симметрию фасада.
